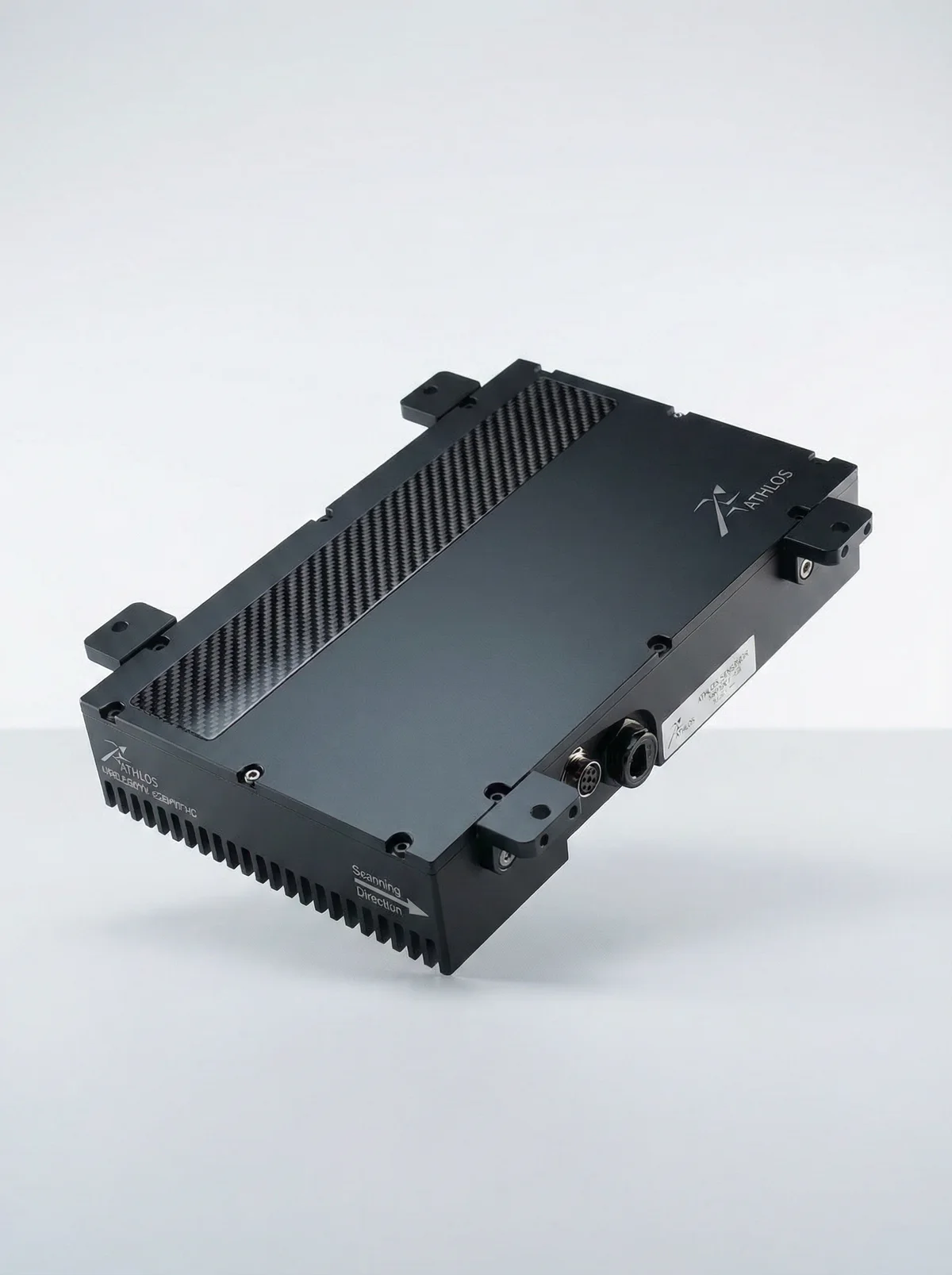

Industrial IP67 TDI – rivelatore lineare a raggi X
Sistema radiografico ultrarapido e robusto per gli ambienti di ispezione industriale più esigenti.
Panoramica
Adatto all'uso industriale.
Senza raffreddamento.
Industrial IP67 TDI è un array industriale di rivelatori lineari, progettato per applicazioni di scansione rapida in ambienti gravosi e a uso continuativo. Con protezione IP67, assenza di raffreddamento attivo e tecnologia di acquisizione a conversione diretta basata su CdTe, il sistema è progettato per ambienti industriali e pensato per flussi di ispezione in linea in cui contano disponibilità, sensibilità e stabilità a lungo termine.
A differenza dei sistemi di rivelazione che si affidano al raffreddamento Peltier per gestire la temperatura del sensore, Industrial IP67 TDI opera senza raffreddamento attivo su tutto l'intervallo operativo, grazie al consumo energetico molto ridotto e all'algoritmo brevettato di calibrazione dinamica dell'offset integrato.
L'operatività in modalità TDI consente velocità di linea fino a 75.000 righe al secondo, supportando velocità di scansione all'altezza delle esigenze dell'ispezione in linea ad alto rendimento.
Caratteristiche principali
Progettato per le condizioni più difficili.
Custodia robusta IP67
Custodia industriale completamente sigillata con grado IP67. Progettata per ambienti con polvere, umidità, vibrazioni ed esigenze di funzionamento continuo incompatibili con sistemi di laboratorio convenzionali.
Senza raffreddamento attivo
Nessun elemento Peltier, nessun circuito di raffreddamento. Industrial IP67 TDI opera entro le specifiche complete tra 10 e 40 °C senza gestione termica attiva, riducendo la complessità del sistema e le possibili cause di guasto. Questo è reso possibile dal consumo energetico molto ridotto e dall'algoritmo di calibrazione dinamica dell'offset integrato.
Scansione TDI ultraveloce
Modalità TDI con velocità di linea fino a 75.000 lps. Progettato per velocità di scansione molto elevate: 28 m/min a 100 µm, 180 m/min a 200 µm e fino a 1.700 m/min a 400 µm di risoluzione.
CdTe a conversione diretta
Acquisizione a conversione diretta su CdTe con 28 stadi TDI. Sensibilità eccezionalmente elevata, ampio intervallo di energia (10–360 kV) e gamma dinamica a 16 bit per applicazioni di ispezione esigenti. Offriamo anche una soluzione personalizzata per LINAC, per energie fino a 9 MeV.
Contrasto e sensibilità elevati
Prestazioni TDI con rilevamento del singolo fotone. Una risoluzione di contrasto superiore consente il rilevamento affidabile di piccoli corpi estranei, difetti strutturali fini e dettagli a bassa attenuazione.
Gigabit Ethernet
Interfaccia GigE standard. Alimentazione 9–24 V DC. Integrazione semplice nelle architetture di sistema industriali e negli ambienti di controllo.
Velocità di scansione
Risoluzione e velocità
su tutta la gamma operativa.
Sintesi tecnica
Progettato in funzione dell'applicazione.

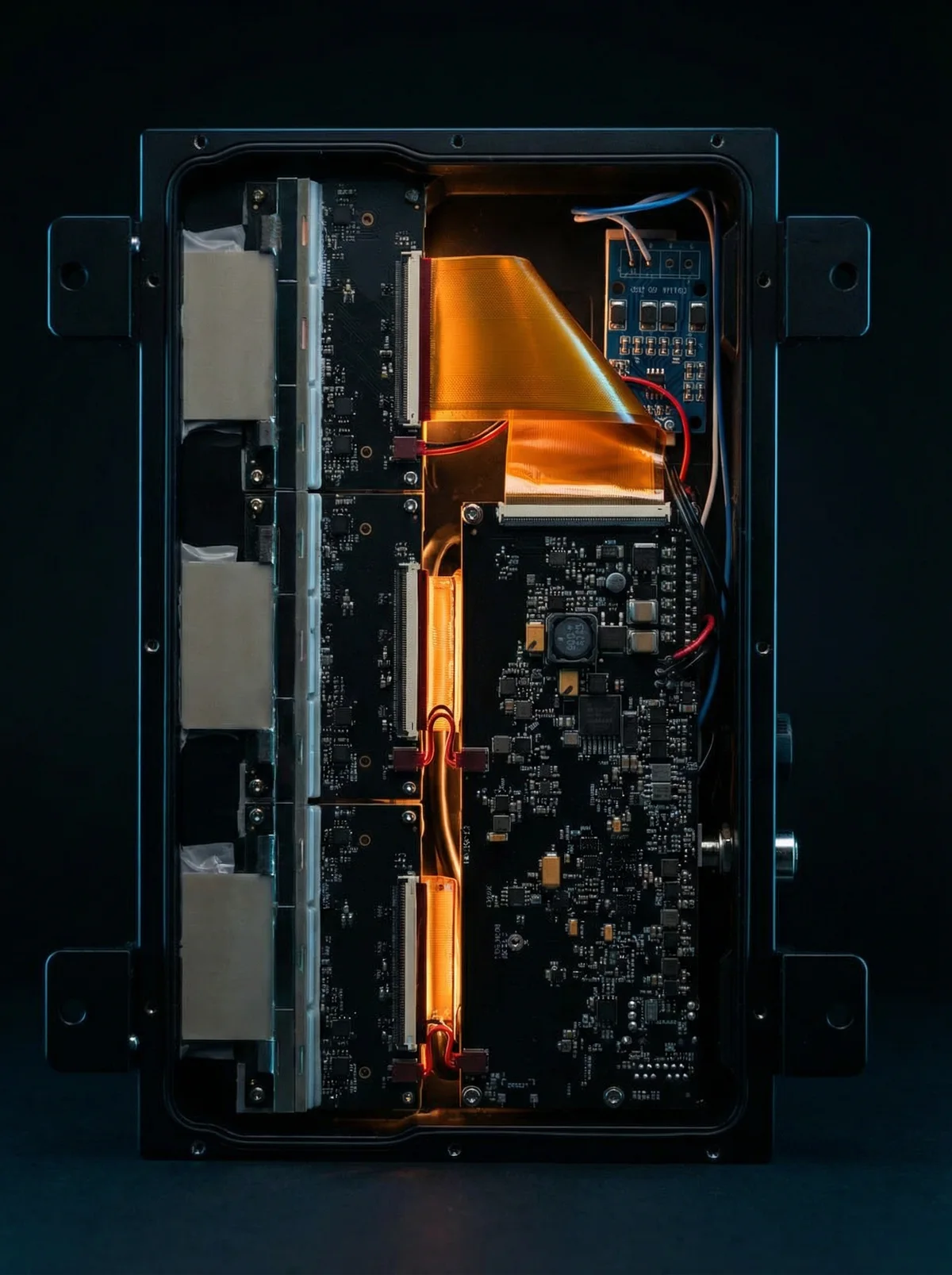

Industrial IP67 TDI è disponibile in tre varianti di modello — UFS-150IP67NC-44, UFS-225IP67NC-44 e UFS-460IP67NC-44. Tutte condividono la stessa architettura di base: acquisizione a conversione diretta su CdTe con 28 stadi TDI, custodia IP67 e interfaccia Gigabit Ethernet.
Soluzioni personalizzate disponibili: l'architettura modulare consente ad Athlos di fornire lunghezze attive da 7,5 cm fino a 12 m, con incrementi di 7,5 cm. Contattaci per definire la lunghezza attiva richiesta.
Applicazioni
Dove Industrial IP67 TDI si distingue.
Industrial IP67 TDI è impiegato in ambienti di ispezione in linea esigenti in numerosi settori, ovunque siano richieste contemporaneamente velocità, qualità dell'immagine e robustezza della custodia.
Settore alimentare e bevande
- Rilevamento di corpi estranei
- Ispezione dell'integrità della sigillatura
- Verifica del livello di riempimento
- Conteggio dei pezzi
Farmaceutico
- Test non distruttivi sul prodotto
- Rilevamento di corpi estranei
- Ispezione di sigillatura e livello di riempimento
- Sicurezza e qualità del prodotto
Petrolio e gas · Nucleare
- Ispezione di tubazioni per cricche e inclusioni
- Ispezione delle saldature
- CT industriale
- Valutazione della corrosione
Automotive
- Ispezione della qualità degli pneumatici
- Ispezione delle fusioni metalliche
- Integrità delle parti metalliche
- Verifica del montaggio
Elettronica
- Ispezione di componenti su bobina
- Conteggio dei componenti
- Ispezione di PCB
- Ispezione di assemblaggi SMT
Industria pesante
- Ispezione di saldature strutturali
- Rilevamento di porosità e cricche nelle tubazioni
- Applicazioni di CT industriale
- CND su larga scala

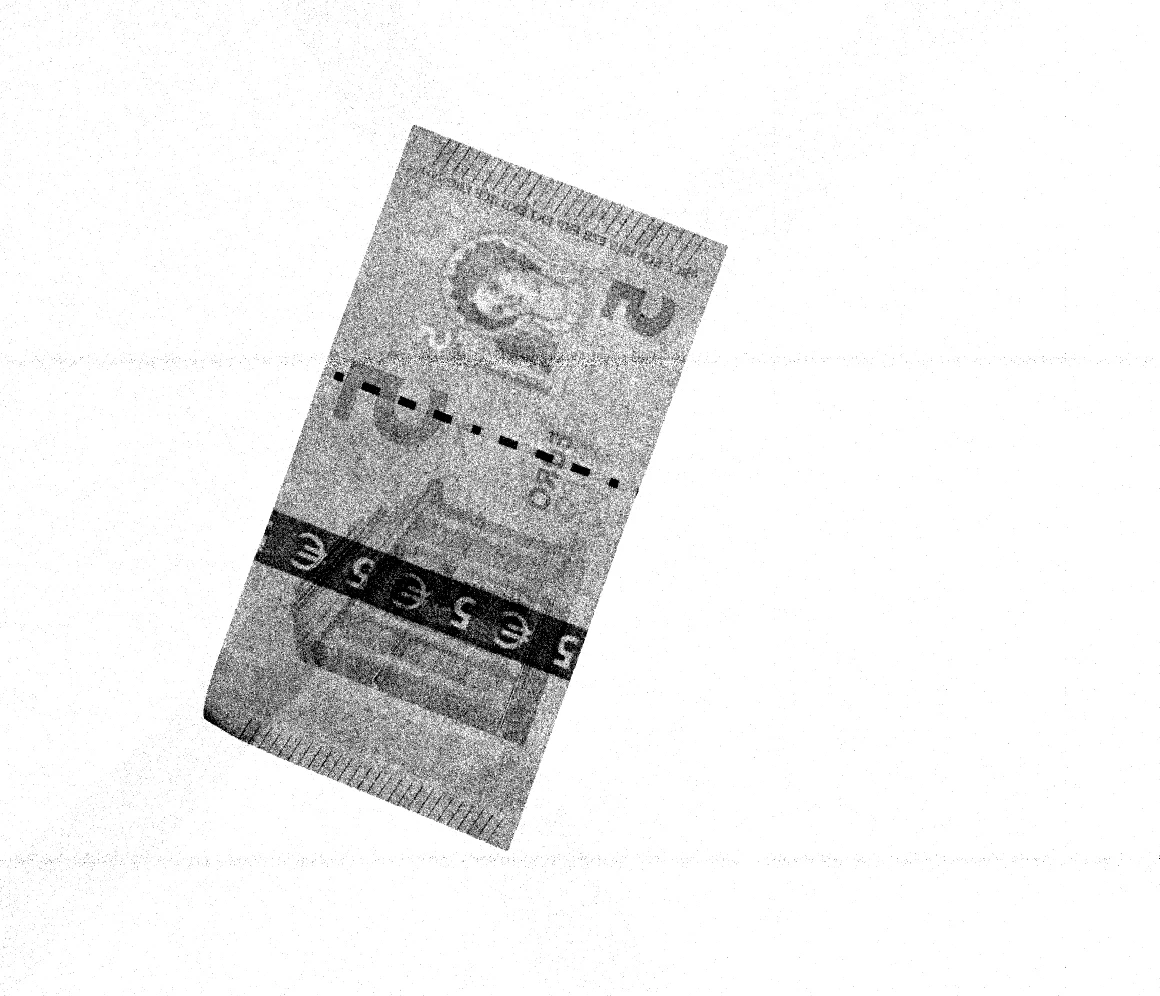

Qualità dell'immagine
Esempi di radiografie da ispezione in linea.
Famiglia di prodotti
Tre varianti.
La stessa architettura robusta.
Lunghezza attiva compatta di 15 cm.
Lunghezza attiva compatta di 23 cm.
Lunghezza attiva compatta di 46 cm.
Lunghezza attiva personalizzata in base ai requisiti applicativi. Un modulo comprende tre ibridi da 25,6 mm; la lunghezza attiva del modulo è di 76,8 mm. Sono disponibili lunghezze attive da 76,8 mm fino a 12 m.
Le tre configurazioni standard sono disponibili con tempi di consegna molto rapidi. Le lunghezze attive personalizzate possono essere realizzate per soddisfare requisiti applicativi specifici — contatta Athlos per definire la configurazione più adatta.
Contattaci
Parla con Athlos delle tue esigenze di ispezione industriale.
Industrial IP67 TDI è progettato per l'integrazione in ambienti produttivi esigenti. Contatta Athlos per discutere la tua applicazione, i requisiti di velocità e l'architettura di sistema.
